BECA 340 - 349

BECA 340 - 349
BECA 340 - 349

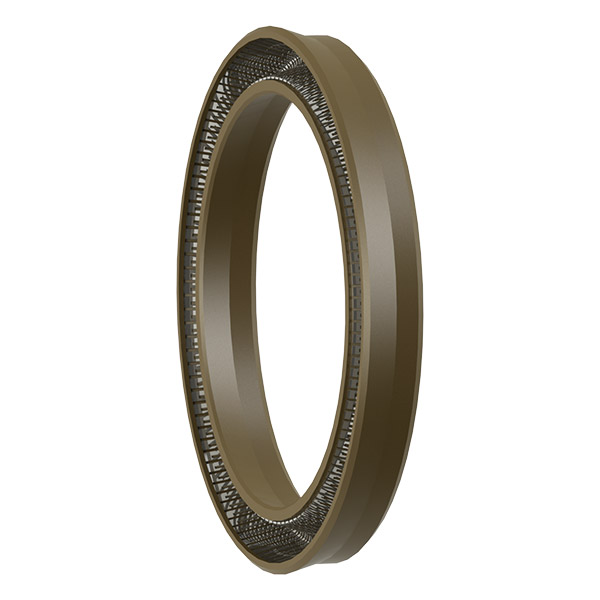

beca_340_349_3d_v1

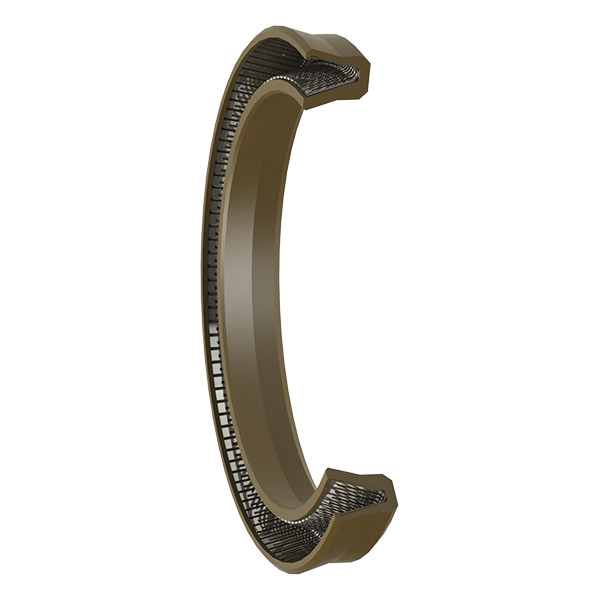

beca_340_349_3d_v2

Description

The BECA 340 profile is a single acting rod seal composed of a profiled, filled PTFE U-ring type seal and a V-Shaped spring that is resistant to corrosion.

Advantages

Wide temperature range and excellent chemical resistance
Low friction coefficient; no stick-slip effect
Excellent abrasion resistance
Good dimensional stability
Non-toxic material

Technical data

Temperature

-200°C/+260°C

Pressure

30 MPa

Speed

15 m/s

Medias

Mineral hydraulic oils
Fire-resistant liquids
Biocompatible fluids
Water
Others (contact our experts)

Applications

Actuators
Brakes systems
Flight controls
Motors
Landing gear

Materials

Profiled seal

Carbon-filled PTFE
PE-UHMW

V-Shaped spring

Stainless steel

Dimensions
Materials
Technical data

Dimensions

340.A010, 340.A011, 340.A012, 340.A013, 340.A014, 340.A015, 340.A016, 340.A017, 340.A018, 340.A019, 340.A020, 340.A021, 340.A022, 340.A023, 340.A024, 340.A025, 340.A026, 340.A027, 340.A028, 340.A110, 340.A111, 340.A112, 340.A113, 340.A114, 340.A115, 340.A116, 340.A117, 340.A118, 340.A119, 340.A120, 340.A121, 340.A122, 340.A123, 340.A124, 340.A125, 340.A126, 340.A127, 340.A128, 340.A129, 340.A130, 340.A131, 340.A132, 340.A133, 340.A134, 340.A135, 340.A136, 340.A137, 340.A138, 340.A139, 340.A140, 340.A141, 340.A142, 340.A143, 340.A144, 340.A145, 340.A146, 340.A147, 340.A148, 340.A149, 340.A210, 340.A211, 340.A212, 340.A213, 340.A214, 340.A215, 340.A216, 340.A217, 340.A218, 340.A219, 340.A220, 340.A221, 340.A222, 340.A223, 340.A224, 340.A225, 340.A226, 340.A227, 340.A228, 340.A229, 340.A230, 340.A231, 340.A232, 340.A233, 340.A234, 340.A235, 340.A236, 340.A237, 340.A238, 340.A239, 340.A240, 340.A241, 340.A242, 340.A243, 340.A244, 340.A245, 340.A246, 340.A247, 340.A325, 340.A326, 340.A327, 340.A328, 340.A329, 340.A330, 340.A331, 340.A332, 340.A333, 340.A334, 340.A335, 340.A336, 340.A337, 340.A338, 340.A339, 340.A340, 340.A341, 340.A342, 340.A343, 340.A344, 340.A345, 340.A346, 340.A347, 340.A348, 340.A349, 340.A425, 340.A426, 340.A427, 340.A428, 340.A429, 340.A430, 340.A431, 340.A432, 340.A433, 340.A434, 340.A435, 340.A436, 340.A437, 340.A438, 340.A439, 340.A440, 340.A441, 340.A442, 340.A443, 340.A444, 340.A445, 340.A446, 340.A447, 340.A448, 340.A449, 340.A450, 340.A451, 340.A452, 340.A453, 340.A454, 340.A455, 340.A456, 340.A457, 340.A458, 340.A459, 340.A460
Installation drawingLogement Gorge Joint de tige aéronautique - Housing Groove Gland aerospace rod seal BECA 340

Materials

Friction ring V-Shaped spring Contact surface area
Standard code ISO code Material Colour Characteristics Code Type of material Service temperature
DP P Virgin PTFE White Resistance to chemical products
Sealing water
Dielectric
Non-stick
Low friction coefficient
Food & Beverage
I X10 Cr Ni 18-8 -200°C/+260°C Steel
Stainless steel
Chrome steel
Aluminium
Bronze
Cast iron
Treated surface
DC C PTFE
+25% Carbon
Grey

Improvement

  • Wear properties
  • Compression set

Good resistance to chemical products
Thermal and electrical conductivity
Anti-static

Efficient as part of dynamic
applications with compression

CG C PTFE
+ 23% Carbon
+ 2% Graphite
Black
DV V PTFE
+ 25 % Glass
Blue Improvement
  • Wear properties
  • Mechanical strength
Slightly more abrasive but can be
corrected with the addition of MOS2
Chemical and dielectric properties preserved

Well suited to applications with
rotating and simultaneous alternating movements
Steel
Chrome steel
Cast iron
VM M PTFE
+ 15 % Glass
+ 5% MoS2
Grey
DX X GL Blue PTFE
+ Glass
+ Metal oxides
Turquoise blue Compression resistant
Wear resistant
Excellent chemical stability
Good thermal conductivity
DG G PTFE
+ 15% Graphite
Black Improvement
  • Wear properties
Reduced wear on metal parts
Self-lubricating
Thermal and electrical conductivity
Low permeability
Good friction coefficient
Anti-static

Efficient as part of dynamic
dynamic applications with self-lubrication
Steel
Stainless steel
Chrome steel
Aluminium
Bronze
Cast iron
Treated surface
K1 K PTFE
+ 10% Ekonol
Light brown Improvement
  • Better abrasion resistance
  • Better dimensional stability at high temperatures
Use up to +300°C
Good friction coefficient and low permeability
K2 K PTFE
+ 20% Ekonol
Light brown
DB B PTFE
+ 60% Bronze
Dark brown Improvement
  • Wear properties
  • Deformation and creep resistance
  • Compression resistant
Self-lubricating
Electrical and thermal conductivity
Does not alter metal parts
Reduced resistance to certain chemical products

Used for dynamic seals with a strong compression and low level of wear
Steel
Chrome steel
Cast iron
B4 B PTFE
+ 40% Bronze
Dark brown
HG HG UHMW-PE White or off-white Excellent wear resistance on contact with water and air I X10 Cr Ni 18-8 -200°C/+80°C Steel
Stainless steel
Chrome steel
Aluminium
Bronze
Cast iron
Treated surface

Other grades of materials are available depending on your specificities.

Technical data

Housing Groove Aerospace Rod Seal - BECA 340

Groove widths and extrusion gaps

Series Groove width Extrusion gaps
F
L1 min - max L2 min - max L3 min - max
010 - 012 2.39 - 2.52 3.81 - 4.06 5.26 - 5.51 0.10
013 - 028 0.13
110 - 125 3.58 - 3.83 4.65 - 4.90 6.22 - 6.47 0.13
126 - 131 0.15
132 - 149 0.18
210 - 222 4.78 - 5.03 5.97 - 6.22 7.72 - 7.97 0.13
223 - 225 0.15
226 - 245 0.18
246 - 247 0.20
325 - 327 7.14 - 7.39 8.48 - 8.73 10.77 - 11.02 0.15
328 - 349 0.18
425 - 449 9.53 - 9.78 12.07 - 12.32 14.71 - 14.96 0.23
450 - 460 0.25

Tolerances on the rod diameters and groove diameters

Series Tolerance on
rod diameter
Ød1
Tolerance on
groove diameter
ØD1
010 - 012 -0.025/0 0/+0.025
013 - 349 -0.050/0 0/+0.050
425 - 446 -0.076/0 0/+0.076
447 - 460 -0.076/0 0/+0.100

Surface roughness

Roughness Dynamic surface area Static surface area Groove flanks
Ra 0.05 - 0.2 µm ≤ 1.6 µm ≤ 3.2 µm
Rz 0.4 - 1.6 µm ≤ 6.3 µm ≤ 10.0 µm
Rmax 0.63 - 2.5 µm ≤ 10.0 µm ≤ 16.0 µm

Chamfers and groove dimensions

Series Radius Step
height
Chamfer
R1 min - max R2 min - max ØD1 - ØA C
010 - 028 0.13 - 0.26 0.13 - 0.38 0.40 2.00
110 - 149 0.13 - 0.26 0.13 - 0.38 0.60 2.50
210 - 222 0.13 - 0.26 0.13 - 0.38 0.70 3.00
223 - 247 0.13 - 0.26 0.25 - 0.64 0.70 3.50
325 - 349 0.13 - 0.26 0.51 - 0.89 0.80 4.00
425 - 460 0.13 - 0.26 0.51 - 0.89 0.90 4.50
158 dimensions found
340.A010
Standard request
010 6,30 9,12 9,14 2,39 3,81 5,26
340.A011
Standard request
011 7,87 10,69 10,72 2,39 3,81 5,26
340.A012
Standard request
012 9,47 12,29 12,32 2,39 3,81 5,26
340.A013
Standard request
013 11,05 13,84 13,89 2,39 3,81 5,26
340.A014
Standard request
014 12,65 15,44 15,49 2,39 3,81 5,26
340.A015
Standard request
015 14,22 17,02 17,07 2,39 3,81 5,26
340.A016
Standard request
016 15,82 18,62 18,67 2,39 3,81 5,26
340.A017
Standard request
017 17,40 20,19 20,24 2,39 3,81 5,26
340.A018
Standard request
018 19,00 21,79 21,84 2,39 3,81 5,26
340.A019
Standard request
019 20,57 23,37 23,42 2,39 3,81 5,26
340.A020
Standard request
020 22,17 24,97 25,02 2,39 3,81 5,26
340.A021
Standard request
021 23,75 26,54 26,59 2,39 3,81 5,26
340.A022
Standard request
022 25,35 28,14 28,19 2,39 3,81 5,26
340.A023
Standard request
023 26,92 29,72 29,77 2,39 3,81 5,26
340.A024
Standard request
024 28,52 31,32 31,37 2,39 3,81 5,26
340.A025
Standard request
025 30,10 32,89 32,94 2,39 3,81 5,26
340.A026
Standard request
026 31,70 34,49 34,54 2,39 3,81 5,26
340.A027
Standard request
027 33,27 36,07 36,12 2,39 3,81 5,26
340.A028
Standard request
028 34,87 37,67 37,72 2,39 3,81 5,26
340.A110
Standard request
110 9,47 13,87 14,00 3,58 4,65 6,22
340.A111
Standard request
111 11,05 15,47 15,57 3,58 4,65 6,22
340.A112
Standard request
112 12,65 17,07 17,17 3,58 4,65 6,22
340.A113
Standard request
113 14,22 18,64 18,75 3,58 4,65 6,22
340.A114
Standard request
114 15,82 20,24 20,35 3,58 4,65 6,22
340.A115
Standard request
115 17,40 21,82 21,92 3,58 4,65 6,22
340.A116
Standard request
116 19,00 23,44 23,52 3,58 4,65 6,22
340.A117
Standard request
117 20,57 25,02 25,10 3,58 4,65 6,22
340.A118
Standard request
118 22,17 26,62 26,70 3,58 4,65 6,22
340.A119
Standard request
119 23,75 28,19 28,27 3,58 4,65 6,22
340.A120
Standard request
120 25,35 29,79 29,87 3,58 4,65 6,22
340.A121
Standard request
121 26,92 31,37 31,45 3,58 4,65 6,22
340.A122
Standard request
122 28,52 32,97 33,05 3,58 4,65 6,22
340.A123
Standard request
123 30,10 34,54 34,62 3,58 4,65 6,22
340.A124
Standard request
124 31,70 36,14 36,22 3,58 4,65 6,22
340.A125
Standard request
125 33,27 37,72 37,80 3,58 4,65 6,22
340.A126
Standard request
126 34,87 39,32 39,40 3,58 4,65 6,22
340.A127
Standard request
127 36,45 40,89 40,97 3,58 4,65 6,22
340.A128
Standard request
128 38,05 42,49 42,57 3,58 4,65 6,22
340.A129
Standard request
129 39,62 44,07 44,15 3,58 4,65 6,22
340.A130
Standard request
130 41,22 45,67 45,75 3,58 4,65 6,22
340.A131
Standard request
131 42,80 47,24 47,32 3,58 4,65 6,22
340.A132
Standard request
132 44,40 48,84 48,92 3,58 4,65 6,22
340.A133
Standard request
133 45,97 50,39 50,50 3,58 4,65 6,22
340.A134
Standard request
134 47,57 51,99 52,10 3,58 4,65 6,22
340.A135
Standard request
135 49,17 53,59 53,70 3,58 4,65 6,22
340.A136
Standard request
136 50,75 55,17 55,27 3,58 4,65 6,22
340.A137
Standard request
137 52,35 56,77 56,87 3,58 4,65 6,22
340.A138
Standard request
138 53,92 58,34 58,45 3,58 4,65 6,22
340.A139
Standard request
139 55,52 59,94 60,05 3,58 4,65 6,22
340.A140
Standard request
140 57,10 61,52 61,62 3,58 4,65 6,22
340.A141
Standard request
141 58,70 63,12 63,22 3,58 4,65 6,22
340.A142
Standard request
142 60,27 64,69 64,80 3,58 4,65 6,22
340.A143
Standard request
143 61,87 66,29 66,40 3,58 4,65 6,22
340.A144
Standard request
144 63,45 67,87 67,97 3,58 4,65 6,22
340.A145
Standard request
145 65,05 69,47 69,57 3,58 4,65 6,22
340.A146
Standard request
146 66,62 71,04 71,15 3,58 4,65 6,22
340.A147
Standard request
147 68,22 72,64 72,75 3,58 4,65 6,22
340.A148
Standard request
148 69,80 74,22 74,32 3,58 4,65 6,22
340.A149
Standard request
149 71,40 75,82 75,92 3,58 4,65 6,22
340.A210
Standard request
210 19,00 25,12 25,17 4,78 5,97 7,72
340.A211
Standard request
211 20,57 26,7 26,75 4,78 5,97 7,72
340.A212
Standard request
212 22,17 28,32 28,35 4,78 5,97 7,72
340.A213
Standard request
213 23,75 29,9 29,92 4,78 5,97 7,72
340.A214
Standard request
214 25,35 31,5 31,52 4,78 5,97 7,72
340.A215
Standard request
215 26,92 33,07 33,10 4,78 5,97 7,72
340.A216
Standard request
216 28,52 34,67 34,70 4,78 5,97 7,72
340.A217
Standard request
217 30,10 36,25 36,27 4,78 5,97 7,72
340.A218
Standard request
218 31,70 37,85 37,87 4,78 5,97 7,72
340.A219
Standard request
219 33,27 39,42 39,45 4,78 5,97 7,72
340.A220
Standard request
220 34,87 41,02 41,05 4,78 5,97 7,72
340.A221
Standard request
221 36,45 42,6 42,62 4,78 5,97 7,72
340.A222
Standard request
222 38,05 44,2 44,22 4,78 5,97 7,72
340.A223
Standard request
223 41,22 47,37 47,40 4,78 5,97 7,72
340.A224
Standard request
224 44,40 50,55 50,57 4,78 5,97 7,72
340.A225
Standard request
225 47,57 53,72 53,75 4,78 5,97 7,72
340.A226
Standard request
226 50,75 56,9 56,92 4,78 5,97 7,72
340.A227
Standard request
227 53,92 60,07 60,10 4,78 5,97 7,72
340.A228
Standard request
228 57,10 63,25 63,27 4,78 5,97 7,72
340.A229
Standard request
229 60,27 66,42 66,45 4,78 5,97 7,72
340.A230
Standard request
230 63,45 69,6 69,62 4,78 5,97 7,72
340.A231
Standard request
231 66,62 72,77 72,80 4,78 5,97 7,72
340.A232
Standard request
232 69,80 75,95 75,97 4,78 5,97 7,72
340.A233
Standard request
233 72,97 79,12 79,15 4,78 5,97 7,72
340.A234
Standard request
234 76,12 82,27 82,30 4,78 5,97 7,72
340.A235
Standard request
235 79,30 85,45 85,47 4,78 5,97 7,72
340.A236
Standard request
236 82,47 88,62 88,65 4,78 5,97 7,72
340.A237
Standard request
237 85,65 91,8 91,82 4,78 5,97 7,72
340.A238
Standard request
238 88,82 94,97 95,00 4,78 5,97 7,72
340.A239
Standard request
239 92,00 98,15 98,17 4,78 5,97 7,72
340.A240
Standard request
240 95,17 101,32 101,35 4,78 5,97 7,72
340.A241
Standard request
241 98,35 104,5 104,52 4,78 5,97 7,72
340.A242
Standard request
242 101,52 107,67 107,70 4,78 5,97 7,72
340.A243
Standard request
243 104,70 110,85 110,87 4,78 5,97 7,72
340.A244
Standard request
244 107,87 114,02 114,05 4,78 5,97 7,72
340.A245
Standard request
245 111,05 117,2 117,22 4,78 5,97 7,72
340.A246
Standard request
246 114,22 120,37 120,40 4,78 5,97 7,72
340.A247
Standard request
247 117,40 123,55 123,57 4,78 5,97 7,72
340.A325
Standard request
325 38,05 47,5 47,50 7,14 8,48 10,77
340.A326
Standard request
326 41,22 50,67 50,67 7,14 8,48 10,77
340.A327
Standard request
327 44,40 53,85 53,85 7,14 8,48 10,77
 1 2
